Tháp giải nhiệt kín Các nhà sản xuất

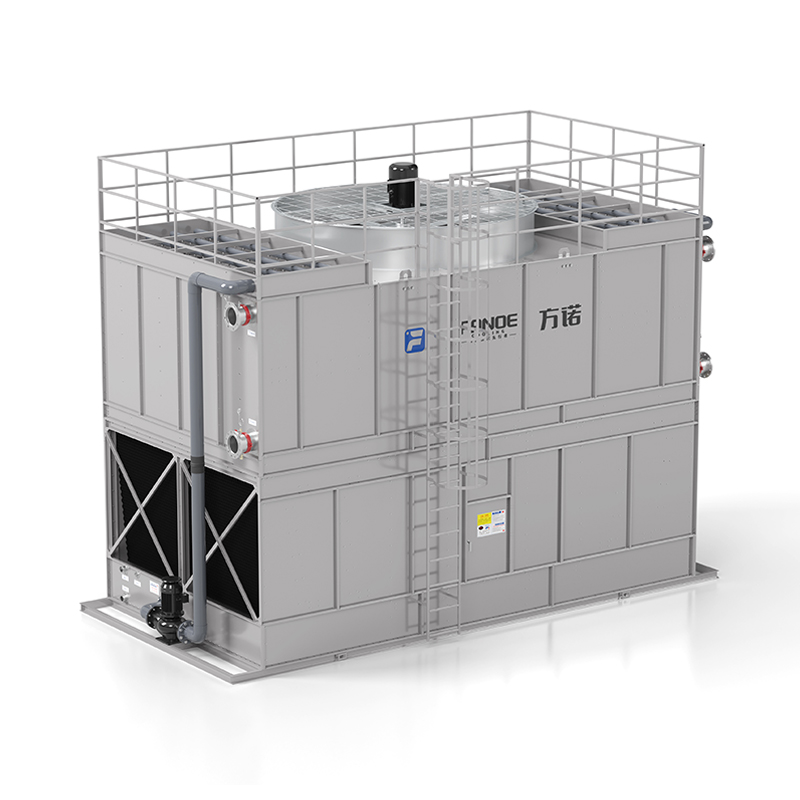

Tháp giải nhiệt khép kín là thiết bị làm mát hiệu suất cao kết hợp làm mát bằng nước và làm mát bằng không khí. Nó phù hợp với các tình huống có yêu cầu cao về độ sạch của hệ thống, tiết kiệm nước và độ ổn định vận hành lâu dài và thường được sử dụng ở những khu vực khan hiếm nước và khô hạn. Nó được sử dụng rộng rãi trong dược phẩm, thực phẩm, luyện kim, hóa chất, năng lượng điện, máy ép phun, làm mát thiết bị laser, hệ thống làm mát chất lỏng máy chủ, hệ thống lưu trữ nước đá, quang điện và làm mát dây chuyền sản xuất pin lithium. Nó chủ yếu được chia thành tháp giải nhiệt khép kín dòng hỗn hợp và tháp giải nhiệt khép kín ngược dòng.

Nguyên lý làm việc cốt lõi của tháp giải nhiệt kín là môi trường làm mát lưu thông trong một cuộn dây kín mà không tiếp xúc trực tiếp với không khí bên ngoài, và việc làm mát đạt được bằng cách bay hơi và tản nhiệt của nước phun và không khí. Máy bơm nước tuần hoàn bơm nước làm mát vào hệ thống phun, nước được phun đều lên bề mặt cuộn dây từ vòi để tạo thành một lớp màng nước. Đồng thời, quạt bắt đầu cho không khí đi vào từ đáy tháp giải nhiệt và tiến hành trao đổi nhiệt đối lưu ngược với màng nước trên bề mặt cuộn dây.

Một mặt, một phần nước trong màng nước bay hơi và hấp thụ nhiệt, làm giảm nhiệt độ nước trên bề mặt cuộn dây; mặt khác, sự trao đổi nhiệt hợp lý giữa không khí và màng nước cũng làm giảm nhiệt độ nước hơn nữa. Nước đã làm mát chảy ngược về bể thu nước ở đáy tháp giải nhiệt và được bơm trở lại hệ thống phun bằng bơm nước tuần hoàn. Chu kỳ này lặp lại để làm mát môi chất trong cuộn dây.
Tháp giải nhiệt dạng kín có đặc tính hiệu suất vận hành cao, chất lượng nước ổn định, hiệu suất tiết kiệm nước tốt và độ ồn khi vận hành thấp. Mặc dù mức đầu tư ban đầu cao nhưng chi phí toàn diện cho vòng đời thường thấp hơn. Khi lựa chọn một mô hình, cần xem xét tải nhiệt, điều kiện môi trường và khả năng bảo trì.

GỬI TIN NHẮN

Để lại tin nhắn của bạn*

GIỚI THIỆU
Công ty TNHH Hệ thống truyền nhiệt Fangnuo (Giang Tô)

Công ty TNHH Hệ thống truyền nhiệt Fangnuo (Giang Tô) là nhà cung cấp trưởng thành các giải pháp mang tính hệ thống cho hệ thống làm mát bằng nước tuần hoàn. Chúng tôi có phần mềm lựa chọn tự phát triển, thiết kế sản phẩm chuyên nghiệp và các kỹ sư điện nước. Chúng tôi cung cấp các dịch vụ tích hợp từ lựa chọn tháp giải nhiệt, sản xuất và lắp đặt hệ thống đến bảo trì sau lắp đặt. Các sản phẩm chính của chúng tôi bao gồm tháp giải nhiệt kín, bình ngưng bay hơi, tháp giải nhiệt ướt và khô, tháp giải nhiệt mở, cùng nhiều sản phẩm khác.
Fangnuo có đội ngũ chuyên gia với hơn 20 năm kinh nghiệm trong quản lý bộ trao đổi nhiệt làm lạnh, R&D và sản xuất. Trong việc thiết kế, sản xuất và bảo trì thiết bị làm mát, đội ngũ nhân viên của Fangnuo Heat Transfer tuân thủ bản chất của văn hóa doanh nghiệp là tìm tòi, liêm chính và phục vụ tỉ mỉ mọi khách hàng cũng như chú ý đến từng chi tiết. Sản phẩm của chúng tôi được sử dụng rộng rãi trong các ngành công nghiệp như thiết bị y tế, dược phẩm và công nghệ sinh học, chế biến thực phẩm và hóa chất, năng lượng quang điện, đúc ô tô, thiết bị HVAC, đóng gói và ép phun, rèn thép, hàng không vũ trụ và kỹ thuật điện tử.
Kể từ khi thành lập, Fangnuo đã tuân thủ nghiêm ngặt các nguyên tắc liêm chính và không ngừng cải thiện, đồng thời đã được trao danh hiệu Doanh nghiệp tín dụng và chất lượng năm sao của tỉnh Giang Tô, Dịch vụ chất lượng doanh nghiệp cấp AAA của tỉnh Giang Tô, Doanh nghiệp tư nhân xuất sắc của tỉnh Giang Tô, Doanh nghiệp Baijia tỉnh Giang Tô. Các sản phẩm của chúng tôi đã vượt qua các bài kiểm tra CTI, CCTI, tiết kiệm năng lượng và tiết kiệm nước, đồng thời đạt được Chứng nhận Hệ thống Quản lý Chất lượng ISO9001, Chứng nhận Hệ thống Quản lý Môi trường ISO14001:2015 và Chứng nhận Hệ thống Quản lý An toàn và Sức khỏe Nghề nghiệp ISO45001:2018.

CHỨNG NHẬN DANH DỰ
GIẤY CHỨNG NHẬN
CẬP NHẬT MỚI NHẤT
TIN TỨC LÀ GÌ
  • Tháp giải nhiệt mạch hở là gì và nó hoạt động như thế nào?
    Tháp giải nhiệt mạch hở là gì và nó hoạt động như thế nào?
    Tháp giải nhiệt mạch hở là một trong những giải pháp phổ biến và tiết kiệm chi phí nhất để loại bỏ nhiệt công nghiệp và thương mại. Nếu bạn đang đánh giá các lựa chọn làm mát cho một cơ sở hoặc chỉ đơn giản là cố gắng tìm hiểu cách thức hoạt động của hệ thống hiện tại, thì hướng dẫn này sẽ hướng ...
  • Tháp giải nhiệt loại kín là gì và khi nào bạn nên sử dụng tháp này?
    Tháp giải nhiệt loại kín là gì và khi nào bạn nên sử dụng tháp này?
    Tháp giải nhiệt loại kín thực sự hoạt động như thế nào A tháp giải nhiệt kiểu kín — còn được gọi rộng rãi là tháp giải nhiệt mạch kín, tháp giải nhiệt vòng kín hoặc bộ làm mát chất lỏng — loại bỏ nhiệt từ chất lỏng xử lý mà không bao giờ cho phép chất lỏng đó tiếp xúc trực tiế...
  • Hướng dẫn về Tháp giải nhiệt: Các loại, Cách thức hoạt động & Tiêu chí lựa chọn
    Hướng dẫn về Tháp giải nhiệt: Các loại, Cách thức hoạt động & Tiêu chí lựa chọn
    Tháp giải nhiệt thực sự hoạt động như thế nào Tháp giải nhiệt là một thiết bị loại bỏ nhiệt giúp loại bỏ nhiệt thải từ một quy trình hoặc hệ thống tòa nhà bằng cách truyền nó vào khí quyển thông qua quá trình bay hơi của nước. Nguyên lý hoạt động cơ bản rất đơn giản: nước ấm từ quá trình được ...
  • Tháp giải nhiệt công nghiệp: Cách chúng hoạt động, loại và cách giữ chúng hoạt động tốt
    Tháp giải nhiệt công nghiệp: Cách chúng hoạt động, loại và cách giữ chúng hoạt động tốt
    Tháp giải nhiệt công nghiệp làm gì và tại sao chúng quan trọng Tháp giải nhiệt công nghiệp là hệ thống loại bỏ nhiệt lớn được thiết kế để loại bỏ năng lượng nhiệt dư thừa từ các quy trình công nghiệp, phát điện, hệ thống HVAC và hoạt động sản xuất bằng cách truyền nhiệt đó vào khí quyển. Gần ...
CÔNG NGHIỆP KIẾN THỨC

Tháp giải nhiệt dạng kín (Tháp giải nhiệt loại kín) là gì?

A tháp giải nhiệt khép kín —còn được gọi là tháp giải nhiệt dạng khép kín hoặc tháp giải nhiệt kiểu kín — là một thiết bị thải nhiệt giúp truyền nhiệt của quá trình vào khí quyển mà không để chất lỏng của quá trình tiếp xúc trực tiếp với không khí xung quanh. Thay vì tiếp xúc trực tiếp giữa không khí và nước xử lý, chất lỏng xử lý sẽ lưu thông bên trong các cuộn dây hoặc ống có vây trong khi không khí bên ngoài đi qua cuộn dây và màng hoặc chất làm đầy nước thứ cấp. Sự sắp xếp đó giữ cho chất lỏng trong quá trình được cách ly, giảm nguy cơ ô nhiễm và đơn giản hóa việc kiểm soát hóa học chất lỏng cho các hệ thống như máy làm lạnh HVAC, bộ làm mát dầu thủy lực và một số vòng quy trình công nghiệp nhất định.

Tháp giải nhiệt dạng khép kín hoạt động như thế nào

Cấu hình tháp giải nhiệt mạch kín thông thường chứa một cuộn dây kín (bó ống) mang chất lỏng xử lý nóng, một hệ thống phun tuần hoàn làm ướt cuộn dây bằng nước trang điểm/tuần hoàn và một bộ chuyển động không khí (quạt) hút hoặc đẩy không khí xung quanh qua cuộn dây và khối đệm ướt. Nhiệt truyền từ chất lỏng xử lý đến cuộn kim loại, sau đó đến màng nước mỏng do phun tạo ra; một phần nhiệt được loại bỏ bằng cách truyền nhiệt hợp lý và một phần bằng sự bay hơi của màng đó. Việc làm mát bay hơi cải thiện hiệu suất nhiệt trong khi vẫn giữ cho chất lỏng xử lý tách biệt khỏi các chất gây ô nhiễm trong khí quyển.

Ưu điểm chính của Tháp giải nhiệt loại kín

  • Bảo vệ vòng kín: Chất lỏng xử lý (glycols, dầu hoặc nước đã qua xử lý) không bao giờ tiếp xúc với không khí bên ngoài, giảm nguy cơ tắc nghẽn, oxy hóa và đóng băng.
  • Xử lý nước đơn giản hơn: Chỉ có nước phun tuần hoàn mới cần xử lý tháp tiêu chuẩn—quá trình hóa học chất lỏng dễ kiểm soát hơn.
  • Mức độ ô nhiễm thấp hơn: Lý tưởng khi độ tinh khiết của sản phẩm quan trọng (dược phẩm, chế biến thực phẩm) hoặc nơi tồn tại các chất gây ô nhiễm trong không khí.
  • Lựa chọn chất lỏng linh hoạt: Cho phép sử dụng chất ức chế ăn mòn, chất chống đông hoặc chất lỏng chuyên dụng trong mạch kín mà không làm tăng sự trôi dạt của các hóa chất đó vào khí quyển.
  • Giảm nguy cơ rò rỉ trong quá trình: Nếu nước tuần hoàn bên ngoài bị rò rỉ, nó sẽ không trộn lẫn với chất lỏng trong quá trình do rào chắn cuộn kín.

Cân nhắc về thiết kế và kích thước

Việc lựa chọn đúng tháp giải nhiệt dạng kín đòi hỏi phải chú ý đến tải nhiệt, nhiệt độ tiếp cận, tính chất chất lỏng, nhiệt độ bầu ướt xung quanh và độ giảm áp suất cho phép. Các nhà thiết kế thường chỉ định:

  • Tải nhiệt thiết kế (kW hoặc BTU/h) và nhiệt độ chất lỏng yêu cầu rời khỏi.
  • Phương pháp tiếp cận (sự khác biệt giữa nhiệt độ chất lỏng rời và bầu ướt xung quanh) - phương pháp nhỏ hơn yêu cầu tháp lớn hơn hoặc nhiều luồng không khí hơn.
  • Loại chất lỏng và độ nhớt - hệ số truyền nhiệt thay đổi đối với dầu so với hỗn hợp nước/glycol; cuộn dây và kích thước bơm phải phù hợp.
  • Độ cao và điều kiện địa điểm - mật độ không khí ảnh hưởng đến hiệu suất của quạt; môi trường bụi bặm hoặc nhiễm mặn ảnh hưởng đến việc lựa chọn vật liệu và tần suất bảo trì.

Cấu hình cuộn dây

Cuộn dây có thể là loại một hoặc nhiều lớp, được làm bằng đồng, thép không gỉ hoặc thép tráng tùy thuộc vào tính chất hóa học của chất lỏng và độ dẫn nhiệt cần thiết. Diện tích bề mặt cuộn dây và mật độ vây được chọn để cân bằng sự truyền nhiệt cần thiết và độ giảm áp suất cho phép. Đối với chất lỏng hoặc dầu nhớt, đường kính ống lớn hơn và vận tốc thấp hơn làm giảm độ sụt áp và duy trì hiệu suất bơm.

Quản lý vật liệu, ăn mòn và chất lượng nước

Do chất lỏng trong quá trình được cách ly với bên ngoài nên nước tuần hoàn bên ngoài trở thành nguồn ăn mòn và phát triển sinh học chính cho cấu trúc tháp và khối đệm. Sử dụng vật liệu chống ăn mòn (FRP, thép không gỉ, thép phủ) khi tính chất hóa học của nước hoặc môi trường yêu cầu. Duy trì các chương trình xả đáy, xử lý nước bổ sung và chất diệt khuẩn thích hợp để kiểm soát cặn, ăn mòn và màng sinh học trong hệ thống phun và đổ đầy.

Danh sách kiểm tra xử lý nước

  • Kiểm soát chu trình cô đặc thông qua việc xả đáy thường xuyên và giám sát độ dẫn điện.
  • Sử dụng chất phân tán và chất ức chế cặn phù hợp với độ cứng của nước bổ sung.
  • Chương trình diệt khuẩn: sốc định kỳ cộng với điều trị liều thấp liên tục để ngăn ngừa Legionella và màng sinh học.
  • Chất ức chế ăn mòn hoặc kiểm soát độ pH nếu vật liệu hệ thống dễ bị tổn thương.

Thực hành tốt nhất về cài đặt

Xác định vị trí tháp sao cho không khí nạp không bị cản trở và ô nhiễm chéo từ khí thải hoặc khí thải của quá trình gần đó. Cung cấp khả năng tiếp cận dễ dàng để bảo trì định kỳ—cuộn dây, máy bơm, quạt, bộ khử trôi và chất độn phải có thể sử dụng được mà không cần tháo rời. Đảm bảo hỗ trợ cấu trúc phù hợp cho trọng lượng được lấp đầy khi bị ướt và lắp đặt các cống thoát nước ngưng tụ/tràn được định tuyến đến hệ thống thoát nước hoặc xử lý thích hợp.

Mẹo về đường ống và bơm

Chỉ định máy bơm xử lý độ nhớt của chất lỏng mạch kín và hoạt động gần điểm hiệu quả tốt nhất ở lưu lượng thiết kế. Sử dụng các đầu nối linh hoạt và cách ly rung để bảo vệ cuộn dây và đường ống. Cung cấp các van cách ly và đường nhánh để xả và bảo trì cuộn dây; bao gồm kính quan sát hoặc cảm biến nhiệt độ ở đầu vào/đầu ra của cuộn dây để xác minh hiệu suất.

Danh sách kiểm tra bảo trì & khắc phục sự cố

Lịch bảo trì phòng ngừa (PM) thường xuyên sẽ giúp tháp giải nhiệt dạng khép kín đáng tin cậy. Các nhiệm vụ PM điển hình bao gồm kiểm tra trực quan cuộn dây và chất làm đầy, bôi trơn quạt và động cơ, làm sạch bộ khử trôi, kiểm tra vòi phun xem có bị tắc không, xác minh các thông số xử lý nước và kiểm tra hoạt động của bơm. Dưới đây là các vấn đề và hành động phổ biến.

  • Giảm hiệu suất nhiệt: Kiểm tra các vòi phun bị tắc, cặn bám trên cuộn dây hoặc sự phát triển sinh học trong khối đệm; thực hiện làm sạch cuộn dây hoặc xử lý sốc diệt khuẩn.
  • Giảm áp suất cuộn dây cao: Kiểm tra các mảnh vụn bên trong đường ống hoặc bề mặt truyền nhiệt bị tắc nghẽn; xả hoặc làm sạch cuộn dây bằng hóa chất nếu cần thiết.
  • Độ rung hoặc tiếng ồn của quạt: Cân bằng cánh quạt, kiểm tra vòng bi và xác minh tốc độ quạt phù hợp với thông số kỹ thuật—thay thế vòng bi hoặc dây đai bị mòn.
  • Rò rỉ ở mạch ngoài: Kiểm tra vòi phun và đường ống của hệ thống phun; sửa chữa hoặc thay thế gioăng, van kịp thời để tránh hư hỏng phần đệm và kết cấu.

So sánh hiệu suất: Tháp giải nhiệt đóng và mở

đặc trưng Tháp giải nhiệt dạng khép kín Tháp giải nhiệt mở (ướt)
Quá trình tiếp xúc với chất lỏng Không (bị cô lập bên trong cuộn dây) Có (liên hệ trực tiếp)
Độ phức tạp xử lý nước Thấp hơn cho chất lỏng xử lý; nước phun vẫn cần xử lý Cao hơn (toàn bộ quá trình xử lý nước)
Công dụng điển hình Chất lỏng nhạy cảm, dầu, vòng glycol, quy trình vệ sinh Năng lượng quy mô lớn và làm mát công nghiệp nơi có thể chấp nhận trao đổi trực tiếp
Tiếp cận nhiệt độ Có thể so sánh được nhưng có thể yêu cầu diện tích lớn hơn một chút để có cách tiếp cận tương đương do khả năng chịu nhiệt của cuộn dây Hiệu quả đối với tải nhiệt rất lớn; tiếp xúc trực tiếp tối đa hóa việc truyền nhiệt trên mỗi dấu chân

Danh sách kiểm tra lựa chọn trước khi mua

  • Xác nhận công suất nhiệt thiết kế (kW hoặc BTU/h) và nhiệt độ rời yêu cầu.
  • Chỉ định đặc tính chất lỏng (loại, độ nhớt, độ giảm áp suất cho phép).
  • Xác định các điều kiện bóng đèn ướt xung quanh khu vực và các chất gây ô nhiễm trong không khí có thể có.
  • Chọn vật liệu cuộn dây tương thích với chất lỏng xử lý và tuổi thọ dự kiến.
  • Lập kế hoạch tiếp cận bảo trì, phụ tùng thay thế và nhà cung cấp xử lý nước nếu cần thiết.

Tháp giải nhiệt dạng khép kín mang lại lợi ích của việc làm mát bay hơi đồng thời bảo vệ chất lỏng trong quá trình khỏi bị nhiễm bẩn từ bên ngoài. Để có hiệu suất lâu dài tốt nhất, hãy tập trung vào kích thước chính xác, vật liệu phù hợp và chương trình bảo trì cơ khí và nước có kỷ luật. Nếu bạn muốn, tôi có thể tạo một bảng tính toán đơn giản (tải nhiệt → lưu lượng và cách tiếp cận cần thiết) hoặc bản PDF danh sách kiểm tra bảo trì dựa trên chất lỏng xử lý chính xác của bạn và nhiệt độ bầu ướt tại địa điểm.
